| 是否进口：否 | 加工定制：否 | 品牌：SHIMAX |
| 型号：MAC50A-MSF-ENNNN | 测量范围：-50~2000度 | 测量精度：0.25% |
| 外形尺寸：96*96mm | 显示方式：液晶显示 |

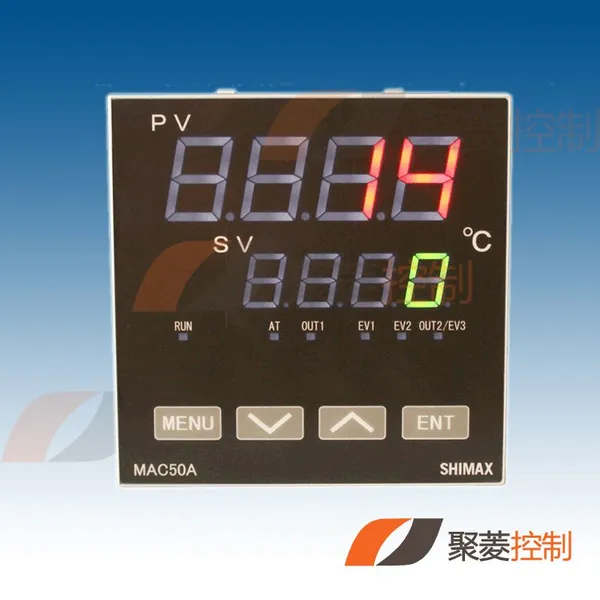

■MAC50A SHIMAX温控器
◆输出分辨率有1/200提高到了1/12000。
◆有3个独立的PID参数，双自由度PID算法。
◆4个SV予设值
◆一组外部DI输入，
◆RS-485隔离通信，MODBUS标准协议，用485通讯可完成主从控制及串级控制。
◆日本本土生产，CE认证，2年保修。
◆全世界最薄的机身；新增铂电阻 -100.0～300.0℃ 量程；上电缓启动；手/自动调节输出。
◆自由输入：各种铂电阻、热电偶、电流、电压。
◆四种输出可选：继电器接点，驱动固态继电器，4～20mA DC，0～10V DC，双输出可选。
◆事件报警可设置常闭常开。
◆可由外部开关操作更改设定值、手/自动、AT 等参数，***的方便了客户的使用。
MAC50A SHIMAX温控器选型表
***仪表的设计水平，***功能更超乎寻常！CE
型号代码 |
超薄机身，无超调智能专家和双自由度PID算法，三组独立PID参数，AT自整定，手/自动无扰切换控制，调节输出限幅及缓启动输出，四个SV予设值，3路事件输出，4路DI输入，模拟变送输出，数字通讯功能，遥控功能。有***输出，采样周期：250ms。前面板防护等级IP66，RS485（MODBUS）通讯协议。报警输出常开常闭可设定 | |||||||||||
1、 | MAC50A- | 外形尺寸：高96×宽96×深66mm，面板开孔尺寸：92×92mm | ||||||||||
MAC50B- | 外形尺寸：高96×宽48×深68mm，面板开孔尺寸：45×92mm | |||||||||||
2、 输入类型 测量范围 |
M | 热电偶：B，R，S，K，E，J，T，U，N，PLII，WRe5-26， | 量程见MAC50输入类型与测量范围对照表 | |||||||||
铂电阻：Pt100/JPt100 | ||||||||||||
电压：（mV）：-10～10，0～10，0～20，0～50，0～100mV DC | ||||||||||||
V | 电压：（V）：-1～1，0～1，0～2，0～5，1～5，0-10 ，DC | |||||||||||
I | 电流：（mA）：0～20mA,4～20mA DC,输入阻抗：250Ω | |||||||||||
3、 调节输出1（输出分辨率1/12000） | C | 继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | ||||||||||
S | 固态继电器（SSR）驱动，12±1.5V DC/20mA，比例周期：1-120秒 | |||||||||||
I | 电流4-20mA DC，负载阻抗500Ω | |||||||||||
V | 电压0-10V DC，负载电流：2mA | |||||||||||
4、供电电源 | F- | 100-240V±10% AC | ||||||||||
L- | 24V±10% AC/DC | |||||||||||
5、报警
| N | 无 | ||||||||||
E | 2个报警，240V AC 2A | |||||||||||
6、 调节输出2（选件）
| N- | 无 | ||||||||||
C- | 继电器接点，容量：240V AC 2A/阻性，比例周期：1～120秒 | |||||||||||
S- | 固态继电器（SSR）驱动，12±1.5V DC/20mA，比例周期：1-120 | |||||||||||
I- | 电流4-20mA DC，负载阻抗500Ω | |||||||||||
V- | 电压0-10V DC，负载电流：2mA | |||||||||||
E- | 事件输出3（1点）240V AC 2A | |||||||||||
D- | 外部控制输入DI 4(1点) 选择运行/停止，手/自动，AT，SV号 | |||||||||||
7、DI
| N | 无 | ||||||||||
D | DI 1,2,3(3点) 选择运行/停止，手/自动，AT，SV号 | |||||||||||
8、CT | N | 无 | ||||||||||
H | CT (2相)用于加热器断线报警，CT单独订购 | |||||||||||
9、模拟发送 | N | 无 | ||||||||||
I | 4～20mA DC 负载阻抗：300 | |||||||||||
V | 0～5V DC 负载电流：2mA | |||||||||||
10、通讯 | N | 无 | ||||||||||
R | RS485（MODBUS）/shimax协议 | |||||||||||
