| 是否进口：否 | 产地：中国上海 | 加工定制：否 |
| 品牌：west | 型号：P6170-21100020 | 测量范围：-50~2000度 |
| 测量精度：0.25% | 外形尺寸：96*96mm | 显示方式：液晶显示 |
| 工作环境：55度以下 |

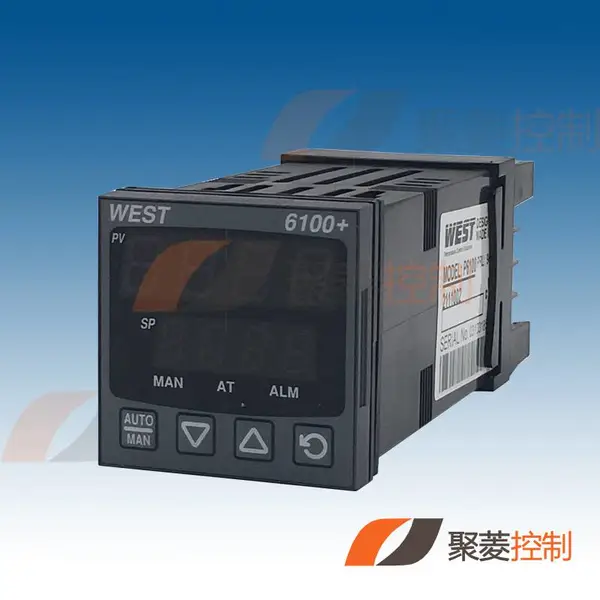

英国WEST比调仪6170+系列
性能特点：
· 加热/制冷控制
· 回路报警
· 2个过程报警
· 设***斜率
· 0.1%测量精度
· 双设***
· RS485通讯
· 计算机组态
特点 | P6170尺寸：48MM*48MM P8170尺寸：48MM*96MM P4170尺寸：96MM*96MM |
尺寸规格 | 1/16 DIN、1/8DIN、 1/4DIN。 |
控制类型 | PID 控制、on/off控制、自整定、自适应、单输出或加热/制冷双输出。 |
自动/手动 | 无扰动切换。 |
输出配置 | 多达3个输出，其中最多2个控制输出，2个报警输出或2个变送输出，1个变送器电源，输出模块任意设置。 |
报警类型 | 过程高/低报警、偏差报警、带报警、逻辑与/或报警、回路断线报警。 |
人机界面 | 4键操作，双4位13mm和10mm LED显示，5个LED 状态指示灯。 |
计算机组态 | 离线计算机组态(不需通讯选件)。 |
输入 | |
热电偶 | J、K、C、R、S、T、B、L、N。PtRh20%:PtRh20%。 |
RTD | 3 线 PT100， 每线阻值50Ω，(三线要平衡)。 |
线性直流 | 0~20mA、4~20mA、0~50mV、10~50mV、0~5V、1~5V、0~10V、2~10V，量程-1999~9999，小数点位置可调。 |
阻抗 | 热电偶和mV输入时>10MΩ、V输入时47kΩ、mA 输入时为5Ω。 |
精度 | 满量程的±0.1%±1LSB(热电偶输入时冷端补偿误差<1°C)。 |
采样频率 | 每秒4次，14为A/D精度。 |
传感器断路检测 | <2秒（0~20mA除外)，控制输出关闭，热电偶和mV输入时显示高报警，PT100、V和mA输入时显示低报警。 |
输出和选件 | |
控制和报警继电器 | SPDT 2A 240V AC 继电器，寿命>500,000。 |
SSR输出 | 驱动能力>10VDC，负载500Ω。 |
固态继电器输出 | 0.01A~1A，AC20-280V，47-63Hz。 |
控制直流输出 | 0~20mA、4~20mA、0~5V、0~10V，负载500Ω，精度±0.25%。 |
变送器电源 | 24VDC，负载910Ω。 |
变送输出 | 0~20mA、4~20mA、0~5V、0~10V，负载500Ω，精度±0.25%。 |
通讯 | 2 线RS485，波特率1200~19200，West ASCII、 Modbus 。 |
遥控输入 | 0-20mA，4-20mA，0-5V，0-10V，2-10V，2K电位计，量程–1999-9999, 小数点位置可调。 |
数字输入 | 数字输入选择SP1/SP2、自动/手动切换。 |
操作环境 | |
温度和湿度 | 0~55°C(储存温度-20~80°C）相对湿度20%~95%。 |
电源 | 90~240V 50/60Hz（20~48V AC/20~55V DC可选)，功耗 5 W。 |
前面板防护 | IEC IP66/NEMA 4(背部防护IP20)。 |
认证 | ***、CE、 UL、Ulc。 |
